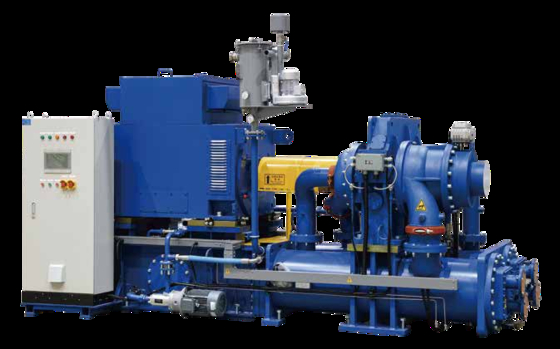

Elektrische meertraps centrifugaal luchtcompressor 1.8-36 bar

Productbeschrijving:

Een centrifugaal compressor unit is een efficiënte, energiebesparende en betrouwbare gascompressie-apparatuur die geavanceerd aerodynamisch ontwerp en precisieproductieprocessen toepast. Het is geschikt voor gebieden zoals petrochemie, elektriciteit, metallurgie, luchtscheiding, koeling en aardgastransport. Deze unit heeft de kenmerken van een hoge flow rate, hoge druk, laag energieverbruik en intelligente besturing, die kan voldoen aan de compressiebehoeften van verschillende industriële scenario's.

In 2012 werkte het bedrijf samen met universiteiten om het eerste prototype van een centrifugaal compressor unit te ontwerpen en te produceren. Na jaren van ontwikkeling en continue innovatie en verbetering, heeft het nu centrifugaal compressor units van tientallen modellen op 9 platforms ontwikkeld, van klein tot groot. Samendrukbare media zoals lucht, argon, stikstof, waterdamp, enz. kunnen in fasen van één, twee, drie, vier, vijf en zes worden gecomprimeerd.
Met de continue verbetering van de technologische kwaliteit, vertrouwend op sterke onderzoeks- en ontwikkelingsmogelijkheden, geavanceerde productiecentra en uitgebreide after-sales service. Aipu centrifuge heeft vertrouwen in het worden van een merk van wereldklasse.

Kernvoordelen:

De optimale verdeling van de compressieverhouding tussen de trappen, alle pneumatische componenten worden berekend en geverifieerd met behulp van geavanceerde CFD-software en geverifieerd door middel van daadwerkelijke tests. Het gasvolume-aanpassingsbereik is breed en een hoge efficiëntie kan worden bereikt onder zowel ontwerp- als variabele bedrijfsomstandigheden.

Aanpasbaar ontwerp van schoepen en diffusors om de aerodynamische efficiëntie te maximaliseren

De bedrijfsefficiëntie van centrifuges wordt sterk beïnvloed door de omgeving, en er kunnen afwijkingen zijn tussen de ontwerp- en de werkelijke bedrijfsomstandigheden. De centrifugaal compressiecomponenten die in batches via modellen zijn ontworpen, kunnen de matching van ontwerppunten met de werkelijke werkpunten van elke gebruiker niet bereiken, wat resulteert in het onvermogen van gebruikers om optimale efficiëntie en energieverspilling in het daadwerkelijke gebruik te bereiken. Kaishan centrifuge kan compressiecomponenten voor elke gebruiker aanpassen op basis van hun temperatuur ter plaatse, atmosferische druk, vochtigheid en koelwatertemperatuur, in combinatie met de werkelijke vereiste luchtstroom en druk die nodig is voor het productieproces, om ervoor te zorgen dat de ontwerpomstandigheden volledig overeenkomen met de omstandigheden ter plaatse. Deze ontwerp- en productiemethode verbetert de praktische werking van de centrifuge aanzienlijk
Efficiëntie, besparing van energieverbruik.

Diffusor

Het aannemen van een vleugelvormig blad-diffusorontwerp met lage viscositeit kan de statische drukefficiëntie van de compressor verbeteren en het bereik van de flow-regeling uitbreiden.

Inlaatgeleidingsklep (IGV)

De elektrische actuator drijft precisie gegoten roestvrijstalen bladen aan en het besturingssysteem past automatisch de opening van de IGV aan op basis van het vereiste luchtvolume van de gebruiker.

Efficiënt ontwerp van drieelementen flow-buigbladen, geïntegreerd frezen met een vijf-assig CNC-bewerkingscentrum, hoge precisie, hogere aerodynamische efficiëntie dan gegoten schoepenraderen en meer vermoeiingsbestendig en duurzaam. Elk schoepenrad ondergaat een strikte dynamische balancering, 115% overrotatietest en niet-destructief testen om ervoor te zorgen dat het product volledig gekwalificeerd is.

Afdichtingssysteem

Betrouwbaar afdichtingssysteemontwerp, dat 100% olievrije perslucht levert
Olieafdichting: olieblokkering en labyrintafdichting.
Gasafdichting: Het aannemen van een speciaal ontworpen zwevende koolstofringafdichting, de lekkage is klein en er is geen externe afdichtingsgastoevoer nodig, wat de operationele betrouwbaarheid verbetert.

Tandwiel

Gesmeed gelegeerd staal, tandoppervlak gecarburiseerd en fijn geslepen, AGMA13-kwaliteit, unidirectioneel spiraalvormig tandwiel, uniforme kracht, hoog draagvermogen en weinig ruis. De versnellingsbak heeft een horizontale sectiestructuur voor eenvoudige inspectie en onderhoud.

Drukkraag
De axiale stuwkracht van de schoepenradrotor neemt een geavanceerde drukkraagstructuur en een zeer nauwkeurige harde drukkraag aan, die mechanische verliezen tot het uiterste minimaliseert. In vergelijking met druklagers kan de energie-efficiëntie met maximaal 3% worden verbeterd en is de betrouwbaarheid van zachte contactoppervlakken hoger.

Lager
Het aannemen van 5-delige kantelpadlagers, de asmiddel wordt automatisch aangepast aan de belasting en temperatuurveranderingen om zich aan te passen aan asvervorming en uitlijnfouten, waardoor een stabiele werking van de rotor onder verschillende werkomstandigheden wordt gewaarborgd.
Controleer de temperatuur van elk lager om een betrouwbare werking van de compressor te garanderen.

Koppeling

Het aannemen van roestvrijstalen gelamineerde flexibele koppelingen, het is niet nodig om regelmatig smeervet toe te voegen, waardoor echt onderhoudsvrij wordt bereikt en uitgerust met veiligheidsbeschermkappen.

Dubbel oliefilter (optioneel)

Een dubbel oliefilter met een schakelklep, die het filterelement continu online kan vervangen zonder de machine te stoppen. Het wordt geleverd met een verschildrukzender, die waarschuwt om het filterelement te vervangen wanneer het verstopt raakt of het drukverschil tussen de inlaat en uitlaat te groot is.

Ontwerp van overloopoliepomp
In het geval van een plotselinge stroomstoring in de fabriek, kan de hoofdoliepomp die is ontworpen voor de olie-flow de veilige uitschakeling van de unit garanderen.

Koeler
De intercooler neemt een rechtbuiswarmtewisselaarstructuur aan met eenvoudige demontage en reiniging in de waterstroombuis en buiten de luchtstroombuis. De waterleidingen zijn gemaakt van koper, nikkelkoper of roestvrijstalen materialen en de vinnen zijn behandeld met anticorrosie, met een lange ontwerp levensduur.
Het binnenoppervlak van het luchtstroomkanaal van de koeler is behandeld met speciale anticorrosiemaatregelen om ervoor te zorgen dat de lucht niet wordt verontreinigd.

Geavanceerd besturingssysteem
Chinese bedieningsinterface, vriendelijke PLC-besturing en gebruiksvriendelijk LCD-touchscreen-ontwerp bieden een meer intuïtieve paneelweergave, eenvoudige bediening en real-time monitoring van parameters zoals temperatuur, druk en trillingen in de unit.
Automatische alarm- en vergrendelingsuitschakelingsbeveiliging garanderen de veiligheid van de compressor.
Modbus-standaardcommunicatiemethode maakt eenvoudige externe communicatie met het bovenliggende computersysteem mogelijk.
Er kan een systeem voor vergrendelingsbesturing van meerdere machines (optie) worden geleverd om gecentraliseerde besturing van meerdere compressoren te bereiken.

Productselectietabel:

Toepassingen:

Ondersteuning en diensten:

Onze multi-stage centrifugaal compressor producten bieden uitgebreide technische ondersteuning en diensten om ervoor te zorgen dat onze klanten tevreden zijn met hun aankopen. Ons expertteam kan assistentie verlenen bij de installatie, bediening en het onderhoud van het product. We bieden ook reparatie- en vervangingsdiensten voor defecte onderdelen of componenten. We hebben een sterke voorraadcapaciteit voor reserveonderdelen, waaronder kerncomponenten zoals motoren, behuizingen, schoepenraderen, lagers, luchtafdichtingen, olieafdichtingen, kleppen, evenals conventionele luchtfilters, oliefilters, smeervet, smeerolie, enz. Daarnaast bieden we ook trainings- en educatieve bronnen om klanten te helpen de prestaties en levensduur van hun centrifugaal compressoren te maximaliseren.

Verpakking en verzending:

Productverpakking:

De multi-stage centrifugaal compressor wordt geleverd in een stevige kartonnen doos met de productafbeelding en specificaties aan de buitenkant. Binnenin is het product veilig verpakt met schuimrubberen inzetstukken om schade tijdens het transport te voorkomen.

Verzending:

Onze standaard verzendtijd is 3-5 werkdagen. Neem voor versnelde verzending contact op met ons klantenserviceteam. We verzenden via vertrouwde vervoerders zoals UPS, FedEx en USPS en bieden een trackingnummer voor uw gemak.

FAQ:

V: Wat is de merknaam van dit product?

A: De merknaam van dit product is Aipu.

V: Wat is het modelnummer van dit product?

A: Het modelnummer van dit product is multi-stage centrifugaal compressor .

V: Waar wordt dit product gemaakt?

A: Dit product is gemaakt in China.

V: Heeft dit product certificeringen?

A: Ja, dit product is gecertificeerd door ce.ul.

V: Wat is de minimale bestelhoeveelheid voor dit product?

A: De minimale bestelhoeveelheid voor dit product is 1 stuk.

V: Is de prijs van dit product onderhandelbaar?

A: Ja, de prijs van dit product is onderhandelbaar.

V: Wat zijn de verpakkingsdetails voor dit product?

A: De verpakkingsdetails voor dit product zijn container.

V: Hoe lang is de levertijd voor dit product?

A: De levertijd voor dit product is 10 dagen.

V: Wat zijn de betalingsvoorwaarden voor dit product?

A: De betalingsvoorwaarden voor dit product zijn tt.

V: Wat is de leveringscapaciteit van dit product?

A: De leveringscapaciteit van dit product is 10000t/j.
